測量/檢測光幕案例之噴涂行業應用

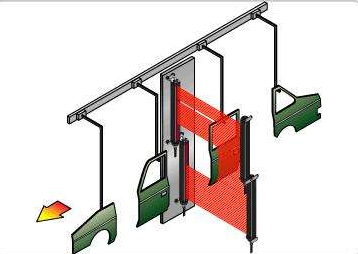

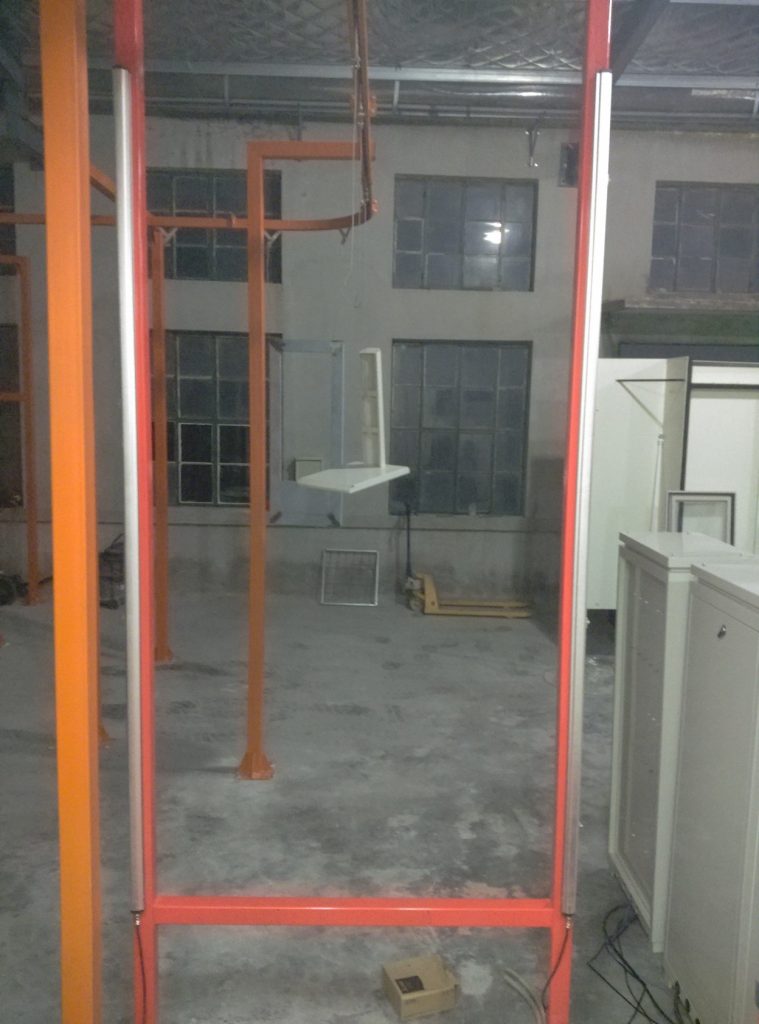

在自動噴房系統運轉過程中，需要對工件外觀進行噴漆，這個時候就要用到測量噴涂光幕，測量光幕是通過掃描的方式，將物體的外形尺寸及形狀測量出來，也就是根據擋光的數量，來形成物體外形尺寸，然后將得到的數據傳輸給噴涂控制系統，噴涂控制系統經過軟件設定，同時輸出一個信號給噴涂機器手進行工件外形噴漆；當一個工件噴涂完成后，系統將給予下一個控制信號進行下一個工件的噴涂。詳情可看下面測量光幕模擬圖片。

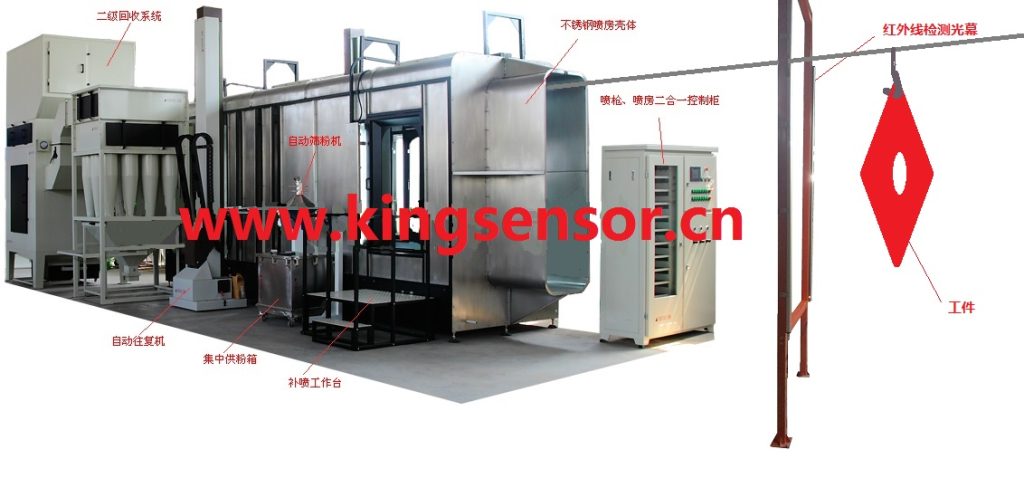

自動化噴涂檢測監控原理：
光電傳感器是一種感應其接收的光強度變化的電子器件，包含光學系統、放大器和開關量輸出裝置。所有光電傳感器都使用調制光以排除周圍光源可能的影響，工作時，光電傳感器發射光線，當被檢測物體經過時，根據檢測模式的不同，物體或吸收光線或?qū)⒐饩€反射到光電傳感器的收光器，從而導致收光器接收的光線強度產生變化，其變化值觸發開關信號輸出，實現檢測功能。

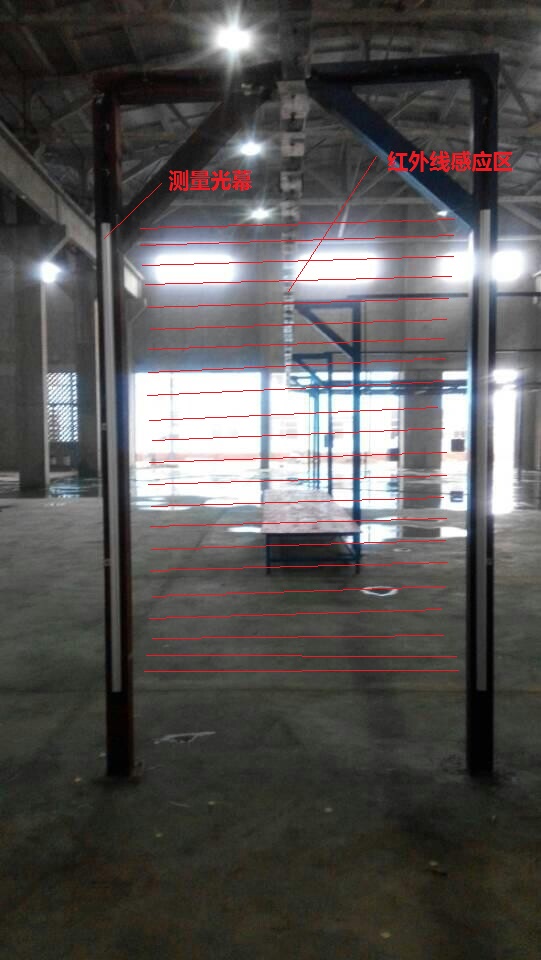

測量光幕是一種特殊的光電傳感器，與普通的對射式光電傳感器一樣，包含相互分離且相對放置的發射器和接受器兩部分。測量光幕發射器產生的檢測光線并非如普通傳感器般只有一束，而是沿長度方向定間距生成光線陣列，形成一個“光幕”，以一種掃描的方式，配合控制器及其軟件，實現監控和測量物體外形尺寸的功能。
輸出信號推薦數字量RS485信號，可選擇主動上傳方式和查詢方式。
優點：穩定，可靠
缺點：操作難度稍高，需編程。（我司可上門安裝調試）
