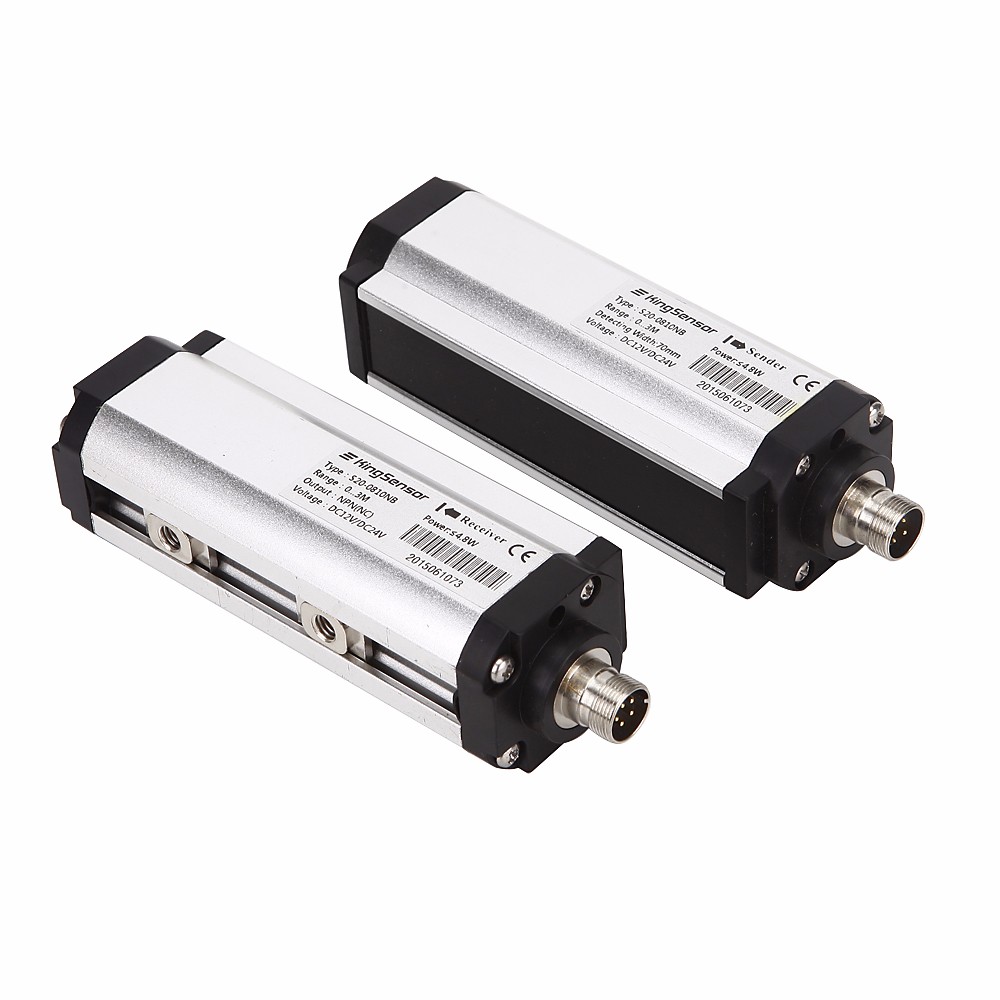

一、特點
■ 雙MCU控制電路，冗余設計
■ 實時自檢功能，故障立即報警、停機
■ 具有短路、過流及反接保護
■ 遠紅外設計，抗光能力強
■ 有良好的抗電磁干擾能力，可靠性高
■ 接線方便，安裝簡單
■ 可單獨使用（接PLC或中間繼電器），也可選配內置、外置控制器
二、外觀尺寸
三、技術參數
四、安裝方式
五、適配控制器
■ 內置式需要裝在設備電控箱內，外置式可方便懸掛于設備外部合適部位。
■ 控制器分單通道和雙通道。單通道只能接1套安全光幕（光柵）只保護一個危險面；雙通道可接2套安全光幕（光柵）可以保護2個危險面。

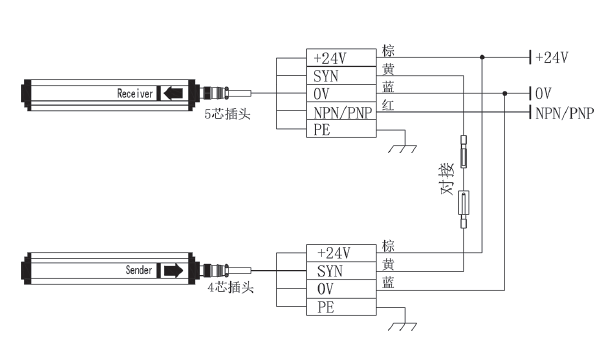

六、晶體管輸出接線方式
七、KCR01內置控制器輸出接線方式
八、KCR01外置控制器輸出接線方式
九、S20系列安全光柵型號說明
十、S20系列安全光柵選型指南
十一、10mm間距選型表
十二、20mm間距選型表
十三、40mm間距選型表
S50系列輕薄型安全光柵體積小，厚度薄（厚度僅12MM），適合安裝在設備隱秘位置，與設備結合好。光柵采用先進微處理器控制的對射式紅外陣列，能感應非透光任何物體的存在，具有很高的穩定性，能完全替代其它品牌各種區域傳感器。廣泛應用于各種非標設備、沖壓設備、自動化生產流水線等危險區域。
一、特點
■ 雙MCU控制電路，冗余設計
■ 實時自檢功能，故障立即報警、停機
■ 具有短路、過流及反接保護
■ 遠紅外設計，抗光能力強
■ 有良好的抗電磁干擾能力，可靠性高
■ 接線方便，安裝簡單
■ 可單獨使用（接PLC或中間繼電器），也可選配NPN型內置控制器
■ 體積輕薄，截面尺寸12mm×25mm，直接出線方式

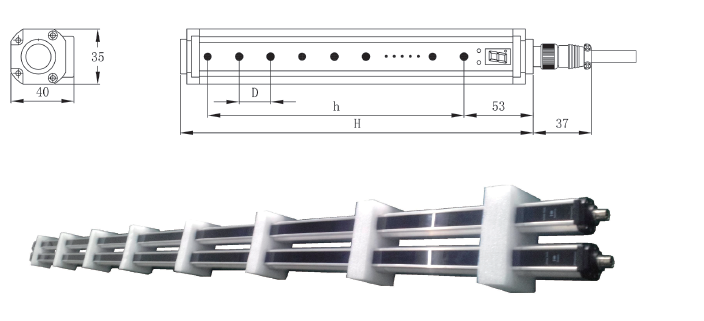

二、外觀尺寸
三、技術參數
四、晶體管輸出接線方式
五、S50系列超薄型安全光柵型號說明
六、S50系列超薄型安全光柵選型指南
10mm間距選型表
20mm間距選型表
40mm間距選型表
一、技術參數
二、鋼帶糾偏光幕
JP20-2B4010A（雙邊各20光束10MM間距糾偏）
電壓方式：鋼帶正中時輸出5.0V，左偏時輸出0~5V，右偏時輸出5~10V。
電流方式：鋼帶正中時輸出10MA，左偏時輸出4~12MA，右偏時輸出12~20MA。
三、瓦楞紙糾偏光幕
JP30-2B288025D（雙邊糾偏，單邊各288光束，精度1.25MM，RS485輸出）
檢測幅寬有1.8米、2.0米、2.2米、2.4米、2.8米等，特殊規格可定制。
數據格式：兼容MODBUS RTU 格式，03指令讀取光幕數據（站號、波特率、掃描方式可設置）
糾偏光幕返回值：（通信數據為16進制）
站號：光幕站號，默認01，修改范圍01～247
命令碼：03讀糾偏數據
幀長度：09返回一幀數據的字節數
左遮擋高字節、低字節：幅面左邊數據，2字節（數據范圍0～575）
右遮擋高字節、低字節：幅面右邊數據，2字節（數據范圍0～575）

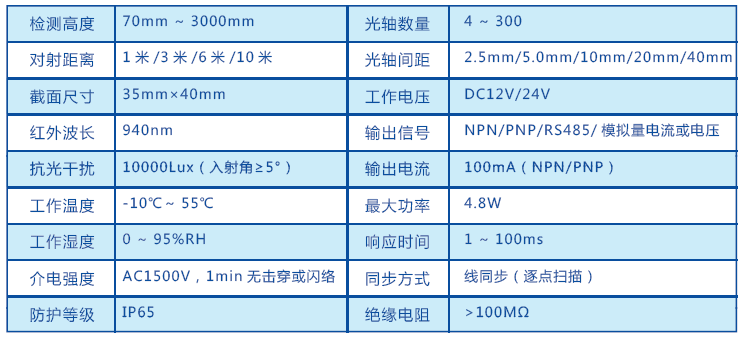

一、技術參數

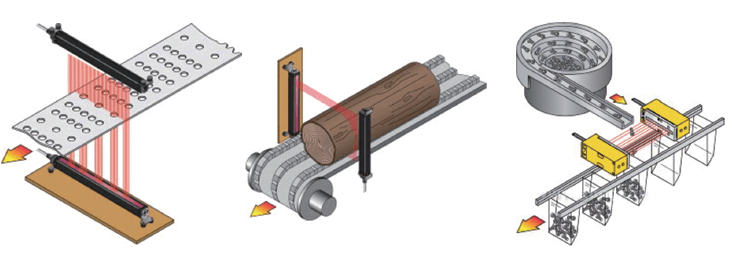

二、產品應用

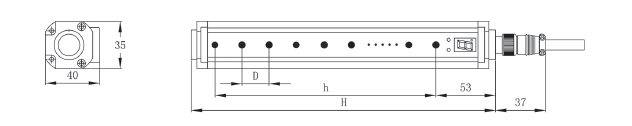

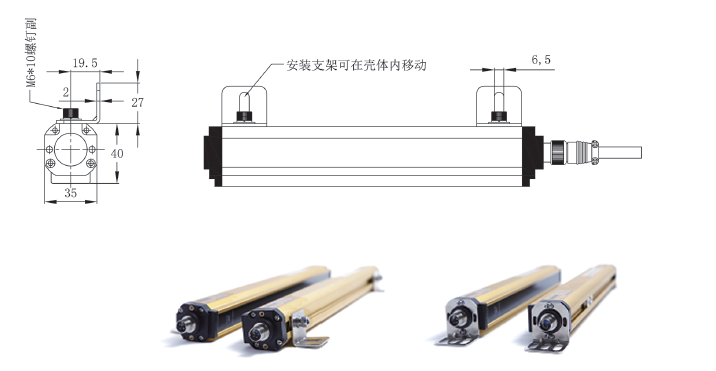

三、外形尺寸
四、安裝方式
五、晶體管輸出接線方式

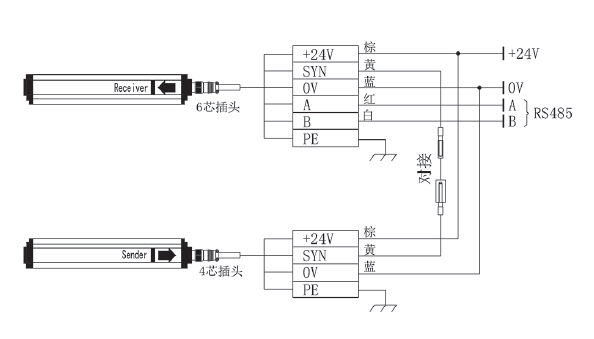

六、RS485輸出接線方式

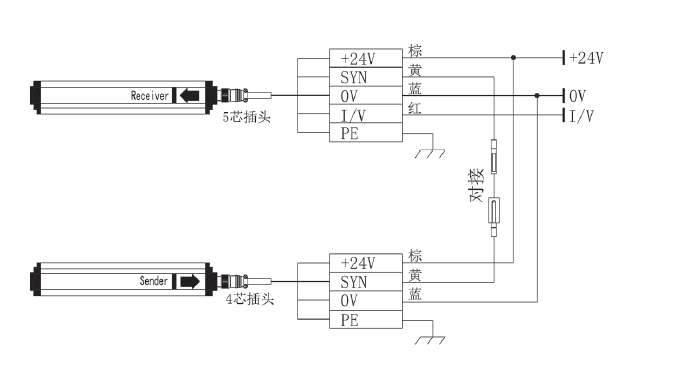

七、模擬量輸出接線方式
八、模擬量信號說明
電流輸出方式I：0～20mA或4～20mA，可根據遮擋光軸數量均分量程方式測量或以遮擋光軸最高/最低位方式測量。
電壓輸出方式V：0～5V、0～10V，可根據遮擋光軸數量均分量程方式測量或以遮擋光軸最高/最低位方式測量。
九、數字量RS485信號說明
通信格式參考modbus協議，分主動上傳方式和查詢方式。
主動上傳數據方式無需上位機發指令，光幕間隔一定時間主動發送光幕測量數據，上位機編程較為簡單，系統485接口只允許接一組光幕。
查詢方式參照標準modbus RTU協議，由上位機發送查詢指令，光幕返回相應數據，此方式一個485接口可以同時接多組光幕（但接入越多光幕通信間隔時間會變長）。
默認數據格式：光幕站號 01，波特率9600，8位數據位，無校驗位，1位停止位。

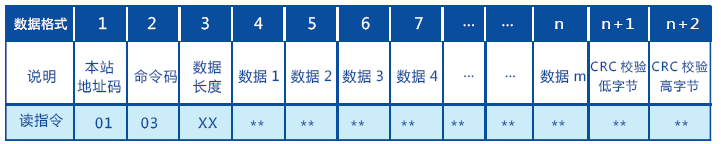

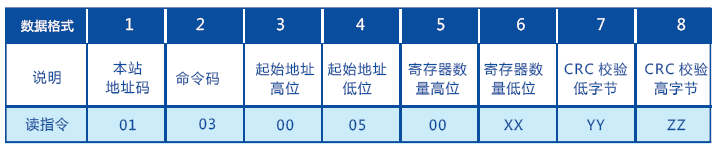

上位機讀光幕數據指令03（16進制表示數據）：
光幕返回值：
返回數據說明（數據1～數據M）：
每一字節數據可表示8個光軸的狀態。
每光軸狀態由1BIT表示：0代表此光束通光，1代表此光束遮光。

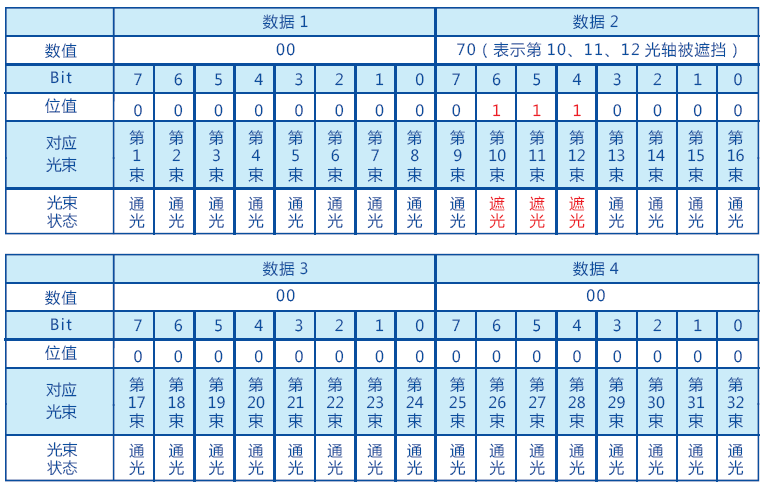

數據每位對應光束（點）排列見下表：
……依次類推，有多少光軸就對應多少個字節表示。
說明：對不同用途，可根據要求改變數據表示方式，例如：可返回遮光最高位、最低位、
遮光總數等等。

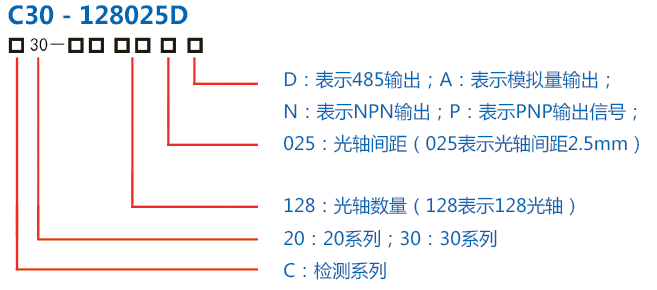

十、檢測/測量光幕型號說明
十一、檢測/測量光幕選型指南
2.5mm間距選型表：

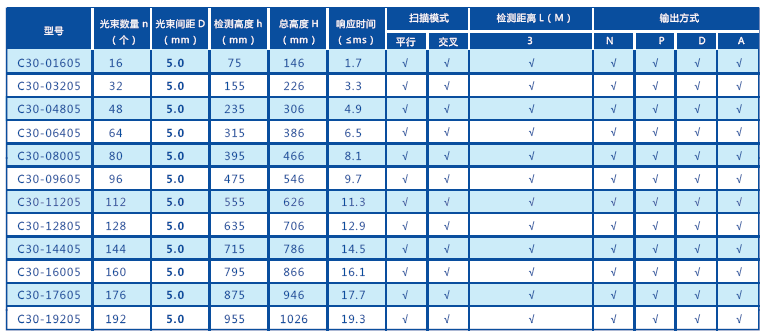

5.0mm間距選型表：

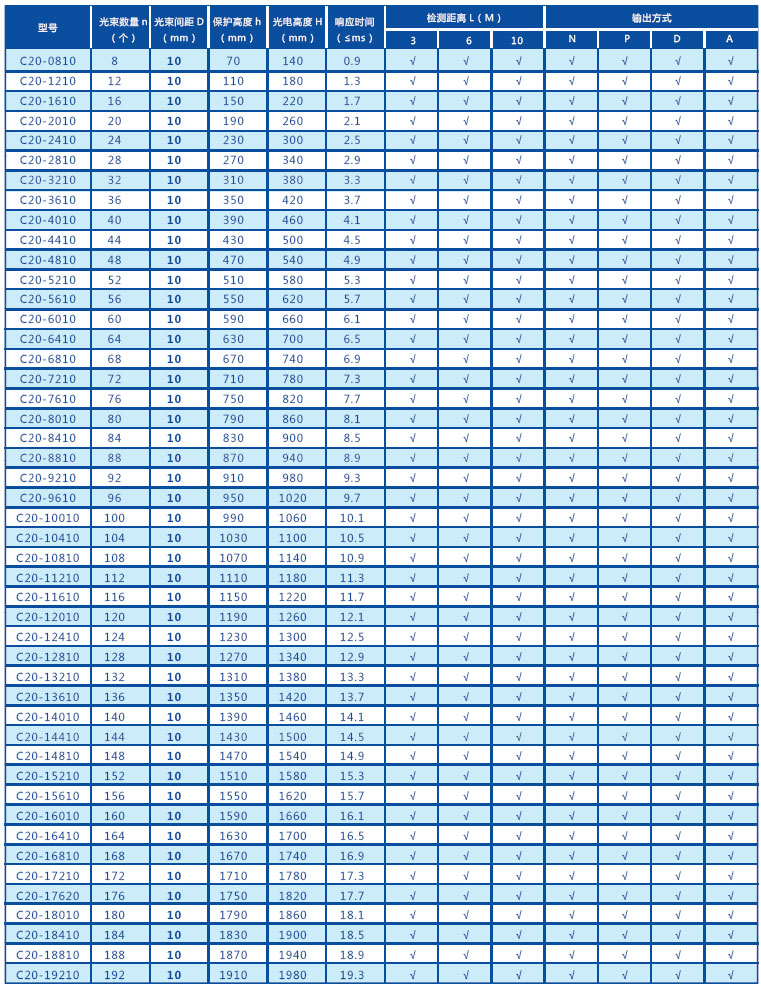

10mm間距選型表：
20mm間距選型表：
40mm間距選型表：
S40系列小巧型安全光柵體積小，適合安裝在設備隱秘位置，與設備結合好。光柵采用先進微處理器控制的對射式紅外陣列，能感應非透光任何物體的存在，具有很高的穩定性，能完全替代其它品牌各種區域傳感器。廣泛應用于各種非標設備、沖壓設備、自動化生產流水線等危險區域。
一、特點
■ 雙MCU控制電路，冗余設計
■ 實時自檢功能，故障立即報警、停機
■ 具有短路、過流及反接保護
■ 遠紅外設計，抗光能力強
■ 有良好的抗電磁干擾能力，可靠性高
■ 接線方便，安裝簡單
■ 可單獨使用（接PLC或中間繼電器），也可選配NPN型內置控制器
■ 體積小巧，截面尺寸25mm×25mm，配插頭方式或直接出線方式
二、外觀尺寸
三、技術參數
四、安裝方式
五、晶體管輸出接線方式
六、S40系列超小型安全光柵型號說明
七、S40系列超小型安全光柵選型指南
八、10mm間距選型表
九、20mm間距選型表
十、40mm間距選型表
