（一）安全光柵的工作原理
發光器發出的光直射到受光器，形成保護光幕。當光幕被遮擋時，受光器產生一遮光信號，通過信號光纜傳輸到控制器，控制器將此信號進行處理，產生一控制輸出信號，控制機床的制動控制回路或其它設備的報警裝置，實現機床停止運行或安全報警。
（二）安全光柵的組成
*發光器：由若干發光器件組成，發射紅外光線。
*受光器：由若干受光器件組成，接受紅外光線，與發光器的發光器件一一對應，形成保護光幕，產生通光，遮光信號，同時通過信號電纜將信號傳輸給控制對外部設備進行控制：
*控制器：為發光器，受光器供電，并接受受光器傳送的通光，遮光信號，輸出控制信號，控制機床的制動控制回路或其他設備的報警裝，實現機床停止運行或安全報警?？刂破饔袃戎檬娇刂破鳎≦）和外置式控制器（P）兩種類型。內置控制器結構小巧緊湊，可安裝在設備的控制箱內；外置控制器結構美觀牢固，可直接安裝在設備上，方便操作及光幕通光，遮光狀態的觀察；
*信號電纜；用來傳輸控制器和發光器，受光器之間的信號。
*控制電纜；用來連接控制器和機床，設備，以實現機床或其他設備的安全控制。
*安裝支架；把發光器與受光器固定在機臺上。
（三）安全光柵的特點
*保護長度：kingsensor-S40系列:0—3000MM，適合用于3.0米以內的機床臺面或保護區域；
kingsensor-S20系列;0—10000MM,適合用于10米以內的機床臺面或保護區域；
*保護高度；60MM到3000MM，其它高度可定做；
*光軸間距；10MM,20MM，40MM三種種。
*完善的自檢功能；當光電保護裝置或自身出現故障時，確保不向所控制的電器發出錯誤信號。
*長壽命；繼電器有效輸出次數大于100萬次，繼電器達到使用壽命后，可更換；
*抗干擾能力強；對電磁信號，頻閃燈光，焊接弧光及周圍光源具有良好的抗干擾能力；
*良好的抗震性；采用SMD技術，并有多項抗震措施。
*采用對射式設計，小巧美觀，安裝方便；
（四）安全光柵的用途
（1）對于滑塊能在行程的任意位置制動停止的壓力機，可實現全程保護，或與凸輪開關配合，實現30度—-180度之間行程的保護。
（2）對于滑塊不能在行程的任意位置制動停止的壓力機，只能在單次工作時實現上死點保護，即上一行程結束后，下一行程尚未啟動，如果光電保護裝置處于遮光狀態，下一行程無法啟動（必須保證足夠的安全距離）；
（3）該裝置主要應用于鍛壓機械設備上；
（4）對于工業機械手，注塑機，包裝設備，切紙機械，壓濾機，自動化設備，焊裝流水。
（5）可用于檢測和防盜。
（五）安全光柵控如何接線

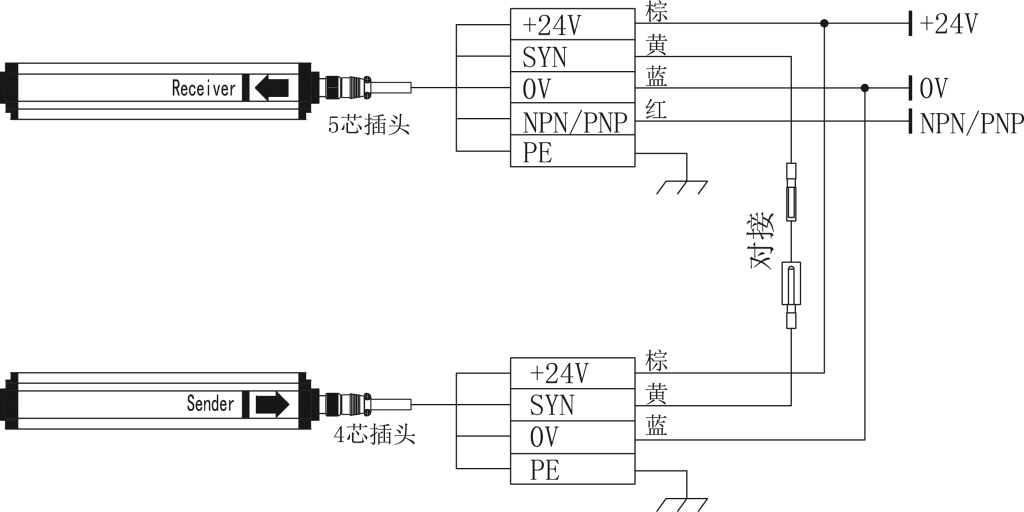

●晶體管輸出接線方式（S20系列）

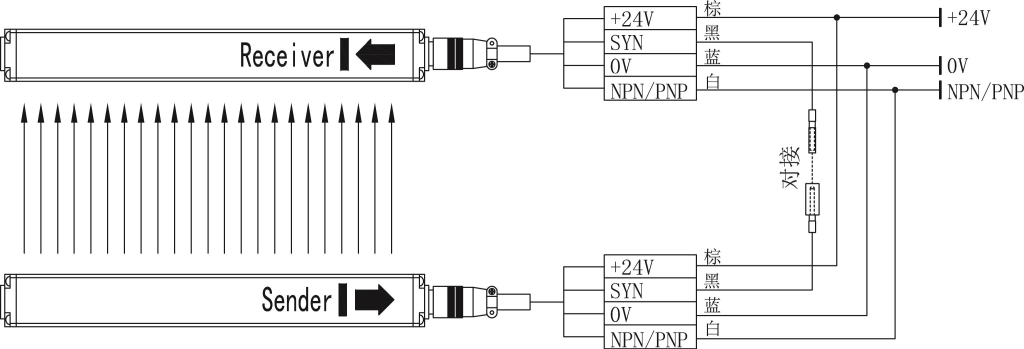

●晶體管輸出接線方式（S40系列）

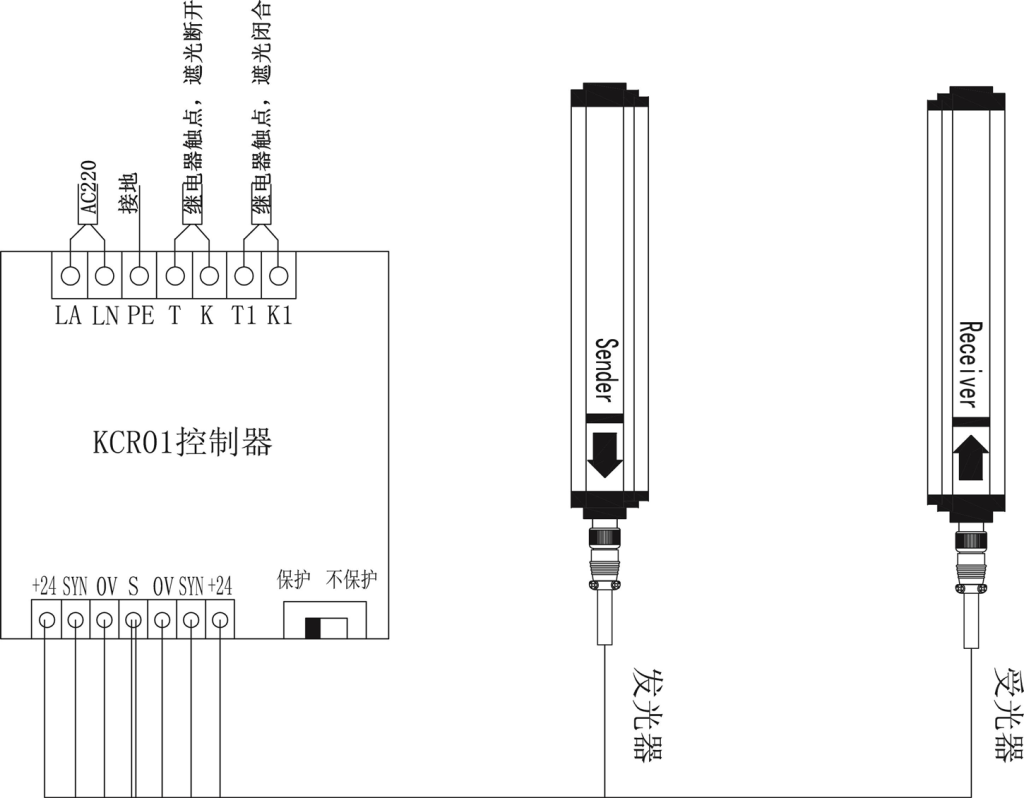

●KCR01內置控制器輸出接線方式

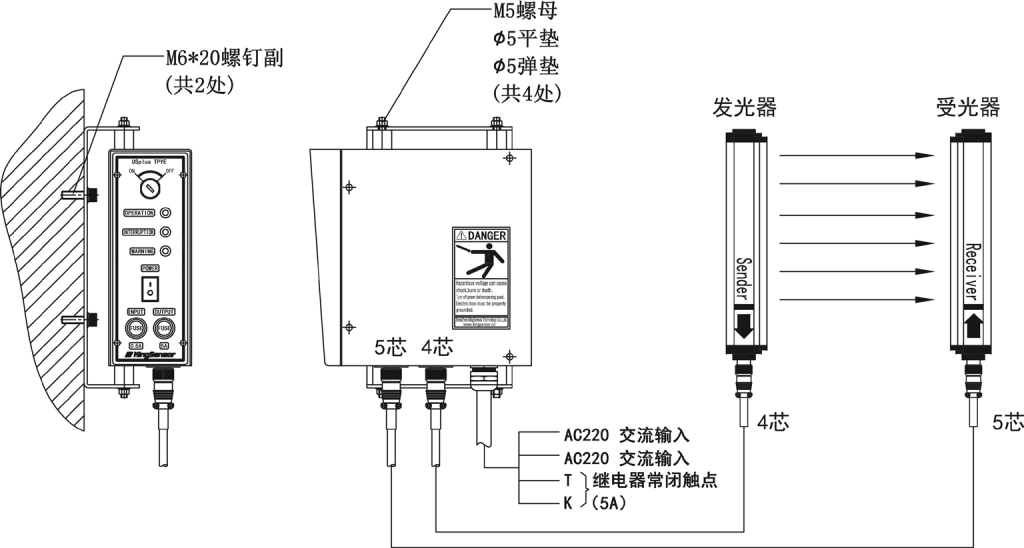

●KCR01外置控制器輸出接線方式
（六）安全光柵常見故障處理
問：發射，接受都亮紅燈
答：檢查同步線是否對接插入正常
（七）安全光柵 品牌推薦
SICK, OMRON, KEYENCE, BANNER 等等，國產的推薦用KINGSENSOR（肯森斯）
目前國產質量已經完全可以替代進口的，相比之下，除了價格之外，還不用擔心貨期，技術服務，售后服務 以及試樣，定制 等。 KINGSENSOR（肯森斯）安全光幕可以提供免費試樣，針對檢測/測量/糾偏光幕可以提供上門調試或遠程指導等。
（八）安全光柵選型
保護手指頭 選用10mm間距的
保護手掌 選用20mm間距（常規）
保護手臂 選用40mm間距
另，我公司有間距2.5mm,5mm 超精確間距，可用于檢測，測量方面.
